機能材料

TCボード

TCボード

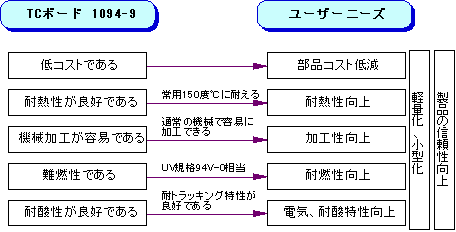

概要・特徴

特殊な不飽和ポリエステル樹脂(プリミックス)を加熱加圧成形した絶縁板で(サイズ1 x 1.2m)耐トラッキング性、耐アーク性、耐熱性、耐酸性に優れています。
各種電気機器、電子機器の絶縁、構造材料用として提供しております。

□TCボードの寸法

寸法 1230 x 1030 各コーナー R3

□TCボードの定尺標準重量

厚さ(mm) 重 量
4 9.4
5 11.7
6 14.1
8 18.8
10 23.4
12 28.1
15 35.2
20 46.9
25 58.6
30 70.3
35 82
40 93.8
45 105.5
50 117.2



□TCボードの比重

比重 1.85±0.05

□TCボードの標準厚さおよび許容量

標準厚さ(mm) 種 類
3 ±0.30
4 ±0.30
5 ±0.35
6 ±0.35
8 ±0.40
10 ±0.45
12 ±0.50
15 ±0.55
20 ±0.70
25 ±0.85
30 ±1.00
35 ±1.15
40 ±1.30
45 ±1.40
50 ±1.50

□TCボードの一般特性

種類 TCボード 1094-9 紙基材フェノール樹脂
積層板
試験項目 試験法 (JIS PL-PEV)
耐電圧 常 態 A 13～14 20～30
(KV/mm)
絶縁抵抗 常 態 C-90/20/65 1013～1014 1011～1012
(Ω) 煮沸後 +D-2/100 1010～1011 5*108～109
体積抵抗率 常 態 C-90/20/65 1014～1015 5*1012～1013
(Ωcm)
誘電率 常 態 C-90/25/65 4.6～6.0 4.3～5.0
誘電正接 常 態 C-90/25/65 0.5～1.5 3.0～3.8
(%)
耐アーク性 ASTM A 160～185 5～20
(S) D-495
耐トラッキング IEC A ≧600 80～120
(CTI) Pub.112
曲げ強さ 常 態 A 49～69 10mm以上の参考値
(MPa) 117～157
アイゾット 常 態 A 4.9～7.8 2.6～3.4
衝撃強さ
(kJ/m2)
圧縮強さ 常 態 A 137～157 245～314
(MPa)
熱変形温度 ASTM A ≧200 170
(℃) D-648
加熱後外観 　 A 160 130
(℃)
耐燃性 UL-94 A ≧8mm 94HB
E-168/70 94V-0相当
吸水率 　 E-24/50+ 0.05～0.10 0.20～0.40
(%) E-24/23

*本カタログ中の特性は標準特性であり保証性能ではありません。
*記載なし試験法はJIS K-6911に基きます。
*耐燃性はULと同一試験法で実施した時の当社判定値であります。
