SICA基板タイプ

概要・特徴


コネクタ占有面積を従来の1/6に減少(20ピン使用時)

面実装コネクタであり基板の裏面も使用可能

小型コネクタ使用、柔軟性に富むケーブル等によりマイコン近辺への配置が可能なため配線領域の削減を実現

高い挿抜回数(500回)

逆挿し防止機構付き

環境面を考慮したRoHS対応品

仕様


性能

対応ピン数:10ピン, 14ピン, 16ピン, および20ピン

ターゲット側ソケット:SICA2P20S

ターゲット側ソケット:SSOP 20ピン 0.5mmピッチカスタム製品(付属品)

ケーブル直流抵抗:300mΩ 以下

挿抜保証回数:500回(付属のターゲット側コネクタ使用時)

材質

FR-4基板

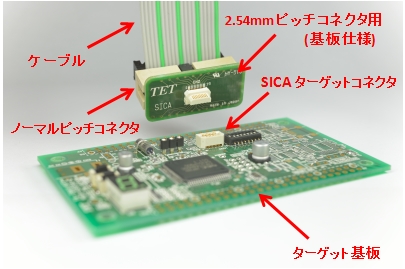

実⽤例


(1)ターゲット基板に,SICAターゲットコネクタ(SICA2P20S)を実装します。

(2)SICA基板タイプに,ノーマルピッチコネクタの着いたケーブルを差し込みます。

(3)ケーブルを差し込んだSICA基板タイプを,ターゲット基板に実装されたSICAターゲットコネクタと嵌合させます。

付属品


SICA2P20S
