Mictor 38ピンコネクタ用(基板仕様) 特長•仕様

SICA,Small Interface Cable Adapter

- JTAG変換アダプタ for Mictor -

ターゲット基板上のMictor 38ピンコネクタ取付け面積を従来の約1/4サイズに小さく変換するアダプタです。

吹き出し

JTAG変換アダプタ,SICA for Mictor

特長

  • コネクタ占有面積を従来の1/4に減少


  • ターゲット側コネクタは表面実装コネクタであり、基板の裏面も使用可能


  • 小型のターゲット側コネクタによりマイコン近辺への配置が可能となり配線領域の削減を実現


  • 高い挿抜回数(500回)


  • 逆挿し防止機構付き


  • 環境面を考慮したRoHS対応品


製品仕様

対応ピン数 38ピン
基板材質 FR-4基板
ターゲット側コネクタ SICA2P40S
40ピン 0.5mmピッチカスタム製品(付属品)
ケーブル直流抵抗 700mΩ以下
挿抜保証回数 500回
*付属ターゲット基板用コネクタ(SICA2P40S)使用時
結線情報 Pin to Pin
*ターゲット側コネクタの39、40番ピンはGND固定となります


製品名称

品名 SICA38B40D-GGP1
付属ターゲット基板用コネクタ SICA2P40S(40ピン)
1番ピン位置 1番ピン位置


製品構成

本体(SICA38B40D-GGP1) 1ヶ
ターゲット基板用コネクタ(SICA2P40S) 1ヶ

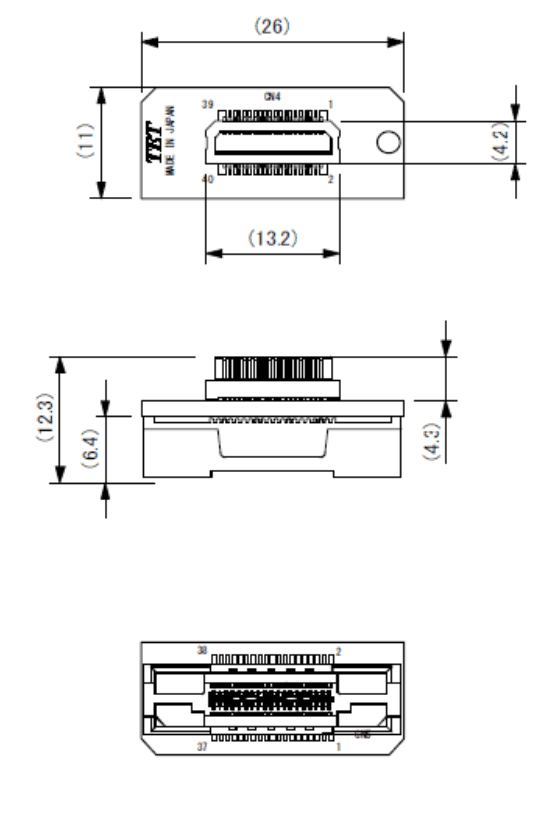

製品寸法図

sica dimension
