TQPACKシリーズ 特長

QFP対応 エミュレータコネクタ

QFP対応 エミュレータコネクタ
  • TQSOCKETをエミュレータ先端や基板に実装することにより、ターゲット基板のTQPACKと接続できます。
  • フットパターンがQFPと同一なので、量産基板にそのまま使用できます。
  • 環境面を考慮したRoHS対応品です。

TQPACK TQSOCKET
エミュレータコネクタ
QFP対応,フルエミュレータ用コネクタ,TQPACK
エミュレータコネクタ用ソケット
TQSOCKET

名称構成

シリーズ名 ピン数 QFP形状 リードピッチ 備考
TQPACK xxx S : Square
正方形

R : Rectangle
長方形
Z : 1.00mm

A : 0.80mm

B : 0.65mm

C : 0.635mm

D : 0.50mm
-
TQSOCKET *1
*1 N = ガイド無、ファスナー無
F = ガイド無、ファスナー有
G = 3.0mmガイド、ファスナー有
W = 3.9mmガイド、ファスナー有
P = 6.0mmガイド、ファスナー有

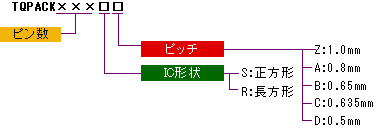

▼ TQPACK

QFP対応,フルエミュレータ用コネクタ,TQPACK構成表

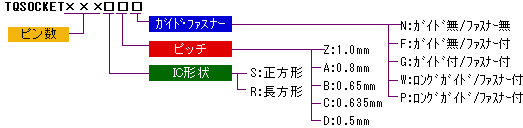

▼ TQSOCKET

TQSOCKET名称構成表

エミュレータ / PWB接続例

エミュレータ,PWB,接続例1 エミュレータ,PWB,接続例2

ガイドピン長さ
●G=3.0mm
●W=3.9mm
●P=6.0mm
●(a)=TQSOCKET-Fタイプ


注)本製品は、開発および評価での使用を想定したものです。
また、国内での使用に際し、電気用品安全法および電磁波障害対策の適用を受けておりません。
