2.54mmピッチコネクタ用 先端アクセサリ 特長•仕様

SICA コネクタタイプ 2.54mmピッチコネクタ用をSICA コネクタレス タイプ 2.54mmピッチコネクタ用 (手動式)に変換できる先端アクセサリ。

製品名称 : SICA20D20Z-GAP1
SICA20D20Z-GAP1

使用例1 使用例2 使用例3


特長

  • 最終製品にコネクタを実装せずに,フラッシュマイコンの書き込みを実現


  • SICA接続用ソケット(SICA2P20S)のパッドにて使用可能な為,デバッグ時はコネクタタイプ,量産時は本製品を使用してコネクタレスにするといった選択が可能


  • SICA コネクタタイプ 2.54mmピッチコネクタ用 全てに使用可能な為,経済的


  • 環境面に配慮した鉛フリー半田対応品

製品仕様

ターゲット側コネクタ 20ピン, 0.5mmピッチ(パッド)
※表面処理 : 金フラッシュまたは半田レベラー
直流抵抗
(SICA接続時)
700mΩ以下
ピン番号 SICAのピン番号に依存
耐久回数 500回

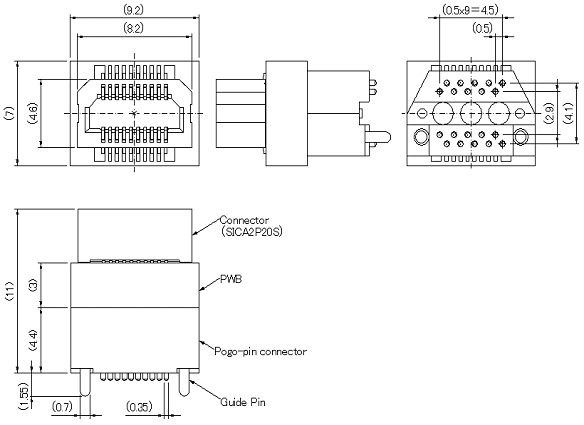

製品寸法図

(SICA20D20Z-GAP1)

寸法図

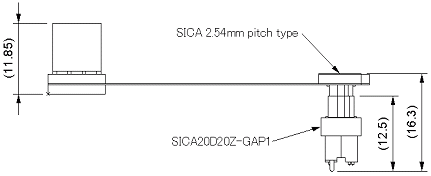

(ex.SICA コネクタタイプ 2.54mmピッチコネクタ用 + SICA20D20Z-GAP1 嵌合図)

寸法図
