2.54mmピッチコネクタ用 (フレキ仕様) 特長•仕様

SICA,Small Interface Cable Adapter

ターゲット基板用のJTAGコネクタ取り付け面積を従来の約 1/6 - 1/4 サイズに小さく変換するアダプタです。

SICAターゲットコネクタ側
JTAG変換アダプタ,SICA
JTAG変換アダプタ,SICA
ノーマルピッチコネクタ側
JTAG変換アダプタ,SICA

製品使用例

SICAの使い方 ▼使用方法
(1)ターゲット基板に,SICAターゲットコネクタ(SICA2P20S)を実装します。

(2)SICA コネクタタイプ 2.54mmピッチコネクタ用(フレキ仕様)に,ノーマルピッチコネクタの着いたケーブルを差し込みます。

(3)ケーブルを差し込んだ,SICAフレキタイプをターゲット基板に実装されたSICAターゲットコネクタと嵌合させご使用頂けます。


▼注意
SICA コネクタタイプ 2.54mmピッチコネクタ用(フレキ仕様)は,フレキ部分に極度の負荷をかけないで下さい,断線の原因となります。
挿抜は,フレキ裏面の補強板を持って行ってください。

特長

  • コネクタ占有面積を従来の1/6に減少(20ピン使用時)


  • 面実装コネクタであり基板の裏面も使用可能


  • 小型コネクタ使用、柔軟性に富むケーブル等によりマイコン近辺への配置が可能なため配線領域の削減を実現


  • 高い挿抜回数(500回)


  • 逆挿し防止機構付き


  • 環境面を考慮したRoHS対応品

製品仕様

対応ピン数 10ピン, 14ピン, 16ピン, および20ピン
ケーブル材質 ポリイミド両面フレキ
ターゲット側ソケット SICA2P20S

SSOP 20ピン 0.5mmピッチカスタム製品(付属品)
ケーブル直流抵抗 300mΩ 以下
挿抜保証回数 500回(付属のターゲット側コネクタ使用時)


製品構成

SICA ケーブル本体 1ヶ
ターゲット基板用ソケット(SICA2P20S) 1ヶ

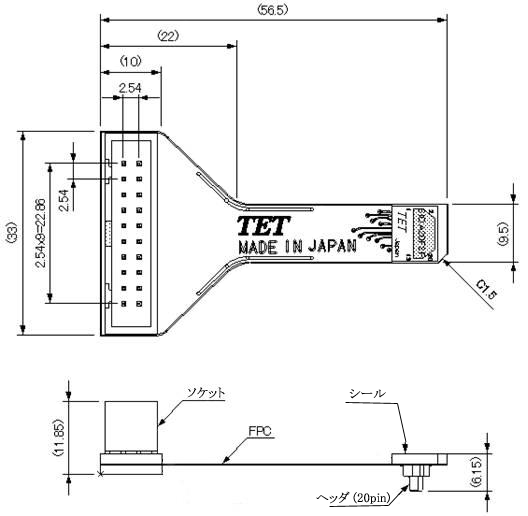

製品寸法図(SICA20F2P)

製品寸法図 : SICA20F2P

ターゲット基板用コネクタ(別売品)


製品名 : SICA2P20S05(1セット 5ヶ入り)


ターゲット基板用コネクタ : SICA2P20S05
