2.54mmピッチコネクタ用 (基板仕様) 特長•仕様

SICA,Small Interface Cable Adapter

SICA コネクタタイプ 2.54mmピッチコネクタ用 (基板仕様)は,ノーマルピッチ(2.54mm)のコネクタを,小さいSICAターゲットコネクタ(0.5mmピッチ)に変換するアダプタです。

SICAターゲットコネクタ側
ノーマルピッチコネクタ側


製品使用例

▼ 使用方法
(1)ターゲット基板に,SICAターゲットコネクタ(SICA2P20S)を実装します。

(2)SICA基板タイプに,ノーマルピッチコネクタの着いたケーブルを差し込みます。

(3)ケーブルを差し込んだSICA基板タイプを,ターゲット基板に実装されたSICAターゲットコネクタと嵌合させます。

▼ 注意

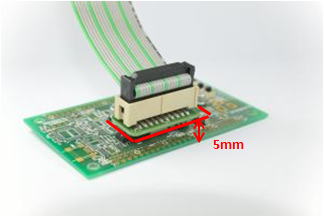

SICA基板タイプは,フレキタイプと違い,SICAターゲットコネクタの周辺に5mm以上の高さの部品等がある場合にはご使用頂けません。

5mm以上の部品があると,SICA基板タイプに部品があたり,コネクタ同士を嵌合することができなくなります。


特長

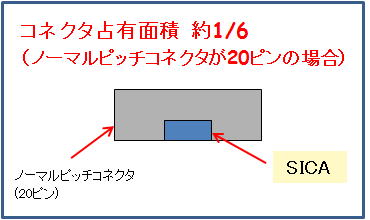

  • コネクタ占有面積を従来の1/6に減少(20ピン使用時)


  • 面実装コネクタであり基板の裏面も使用可能


  • フレキ仕様に比べて耐久性に優れ,切れたり,断線したりしません


  • 高い挿抜回数(500回)


  • 逆挿し防止機構付き


  • 環境面を考慮したRoHS対応品

製品仕様

対応ピン数 10ピン, 14ピン, 16ピン, および20ピン
基板材質 FR-4基板
ターゲット側ソケット SICA2P20S

SSOP 20ピン 0.5mmピッチカスタム製品(付属品)
ケーブル直流抵抗 300mΩ 以下
挿抜保証回数 500回(付属のターゲット側コネクタ使用時)


製品構成

SICA 基板本体 1ヶ
ターゲット基板用ソケット(SICA2P20S) 1ヶ

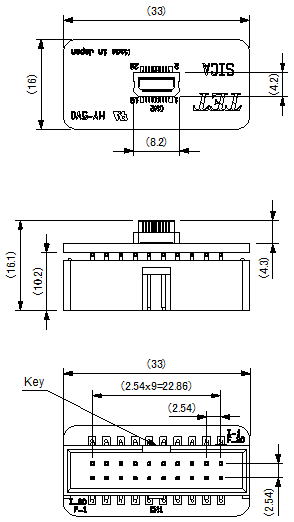

製品寸法図(SICA20E20D-GGP1)


ターゲット基板用コネクタ(別売品)


製品名 : SICA2P20S05(1セット 5ヶ入り)


ターゲット基板用コネクタ : SICA2P20S05
