2.54mmピッチコネクタ用 (クリップ式) 特長•仕様

SICA,Small Interface Cable Adapter

ターゲット基板用のJTAGコネクタをパッドで代替し,コネクタレスにて接続可能なアダプタ。

JTAG変換アダプタ,SICA クリップ式



特長

  • 最終製品にコネクタを実装せずに,デバッグ作業およびフラッシュマイコンの書き込み等を実現


  • 基板クリップ式であり,手をフリーに出来る為,支障ないデバッグ作業が可能


  • SICA接続用ソケット(SICA2P20S05)のパッドと固定用の切り欠きにて使用可能な為,SICA(ソケットタイプ)を選択する事も可能


  • 基板の裏面にも使用可能


  • 環境面に配慮した鉛フリー半田対応品

製品仕様

フレキ材質 ポリイミド
ターゲット側コネクタ 20ピン 0.5mmピッチ(パッド)
ケーブル直流抵抗 700mΩ以下
耐久回数 500回


製品名称

製品名 エミュレータ側ピン数 ターゲット側ピン数 ピン番号表示
SICA10C20Y-GA101 10 20 ※1
SICA14C20Y-GA101 14
SICA16C20Y-GA101 16
SICA20C20Y-GA101 20
SICA20C20Y-GA102 ※2

ピン番号表示
※1
SICA Image
※2
SICA Image

 注) SICA14C20Y-GA101はピン番号表示(※1)以外のピン番配置になる場合があります。
詳細は技術資料を参照願います。

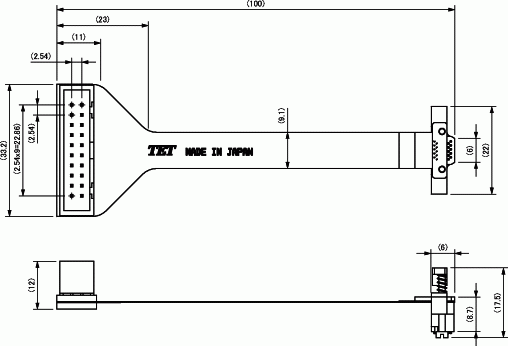

製品寸法図 (ex. SICA20C20Y-GA101)

SICA Image


 * 特許出願中
