電⼦機器

ハンドプレス

ハンドプレス


概要・特徴


YKPシリーズは、電子部品組立専門メーカーが開発したハンドプレスです。
優れた操作性と高精度 • シンプルな構造は、広い範囲の作業を可能とし、安全且つ効率的な作業を実現します。
また、作業にフィットした治工具の設計 • 製作も致します。

特長
・高精度で使い易い

・小型•軽量で持運びや据付けが簡単

・ヘッドの高さが自由に調整可能

・シンプルな構造でメンテナンスは簡単

・機種が豊富でオプション機能も充実

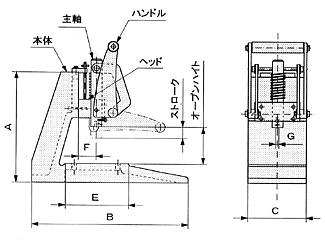

外形図

用途

・精密部品•電子部品等の圧入、組立作業等

・薄い金属板や細い棒材等の曲げ、切断、カシメ作業等

・捺印、刻印作業等

・その他各種用途に応じてご活用下さい。



製品一覧



機種名 YKP-50

YKP-100

YKP-150

YKP-300

YKP-200

YKP-250

項目 単位
仕  様 駆動方式 ラックピニオン ラックピニオン ラックピニオン リンク リンク
加圧方向 垂直 水平 垂直 垂直 垂直 垂直
加圧力 Kgf 50 100 150 250 200 400
ストローク mm 30 30 35 25(Max78) 50 50
オープンハイト mm 0 – 100 120 – 160 65 – 140 200 5 – 135 145 – 200
本体の高さA mm 180 125 250 330 240 325
本体の奥行B mm 200 120 340 265 340 400
本体の幅C mm 90 350 120 150 120 120
テーブルの奥行E mm 55 100 150 135 50 200
オーバーハング量F mm 55 5 75 75 65 65
主軸形状 mm Φ12 Φ25 Φ25 Φ25 □28 □28
主軸のジグ取付穴G mm Φ6*7 Φ12*25 Φ12*25 Φ12*20 Φ12*25 Φ12*25
重量 Kg 2.5 5 5 7 8 10
オプション ラチェット機構 ×
荷重管理装置
カタログ YKP-50 YKP-100 YKP-150 YKP-300 YKP-200 YKP-250
